滚珠直线导轨和滚轮直线导轨的拼接方法及注意事项介绍
本文关键词:直线导轨对接    作者:线性滑轨

直线导轨的拼接是许多客户会遇到的问题。由于单个直线导轨的长度受到限制,因此当需要使用更长的距离时,需要进行拼接。但是,由于直线导轨的精度要求,必须在安装过程中对其进行专门安装。
请注意,一点粗心会影响精度,尤其是对球型直线导轨,这对安装有很高的要求。
不同类型的直线导轨的拼接方法也会有所不同直线导轨。滚珠直线导轨对安装的要求更高,拼接的难度也更大。双轴导轨对安装的要求很低,而且拼接很容易。
今天,我们整理了这两种导轨拼接的方法和注意事项。

  一、滚珠直线导轨拼接方法及注意事项

  1、拼接安装前,先清除机械安装面的毛边、污物及表面伤痕、保证安装基面的水平度和直线度、清洗直线导轨上的油类等等工作,同时也要检查需要拼接的两根导轨的拼接面的水平度,以保证能够进行无缝拼接;

  2、将一根直线导轨轻轻安置在床台上,并一侧靠紧侧向安装面,将紧固螺丝将直线导轨进行定位,不要完全拧紧,再将另一根直线导轨对接固定位置,确保接口完全对齐,最后拧紧螺丝,按照此方法继续安装剩余的直线导轨。

  3、拼接注意事项:a.拼接会影响到直线导轨的精度,因此尽量选择足够长的导轨,减少拼接次数;b.拼接的导轨不要等长,平行方向的接口在同一位置会影响精度;c.拼接口不要进行倒角,倒角将会出现缝隙,影响滚珠的通行;d.拼接后要保证中间2个接口两侧的安装孔间距与标准孔距相等。

  4、需要拼接安装时,需要与厂家进行详细讨论,制定符合需求的拼接安装方案,确保安装后能正常使用。

       5、用线切割机进行切割,尽量保证对接口的垂直度和光洁度,切割口不要进行倒角,直接对接装配

      二、双轴心导轨拼接方法及注意事项

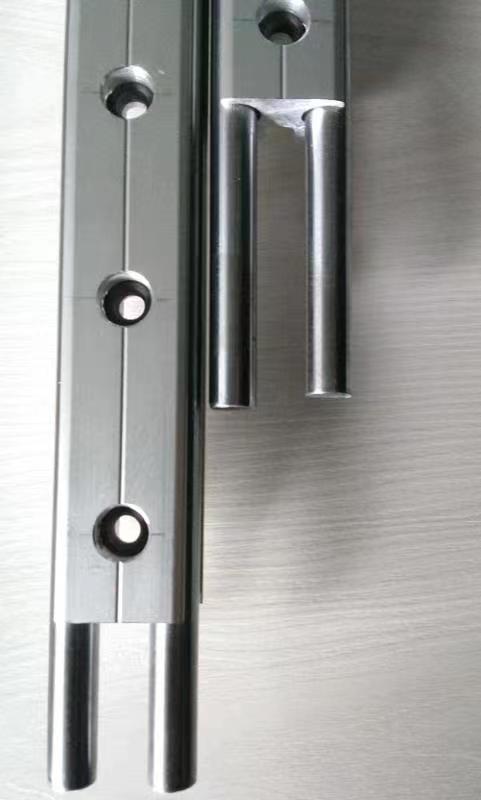

  双轴心导轨的拼接比滚珠直线导轨拼接容易很多,因为双轴心导轨对安装没有那么严格的要求,因此在拼接安装时也相对简单。通常在与厂家沟通后,厂家会根据客户需求设计合适的拼接长度,如果只是两根导轨拼接,会将其中一根导轨的光轴伸出导轨一段距离,另一根导轨的光轴则会缩进导轨一段距离,以便导轨之间的拼接。

  当收到厂家发来的双轴心导轨后,先检查每根导轨的先后位置,通常厂家会将每条导轨做上标记,然后把导轨轻轻安置在基座上,将伸出来的光轴嵌入到另一根导轨中,再用紧固螺丝将导轨固定在基座上,拧螺丝时采用由松到紧的方式,确保拼接口完整没有缝隙。

  因双轴心导轨本身适用于对精度要求不是特别高的场合,所以导轨拼接的安装过程对精度的影响不大,只要注意保持导轨的直线度在误差范围内即可。

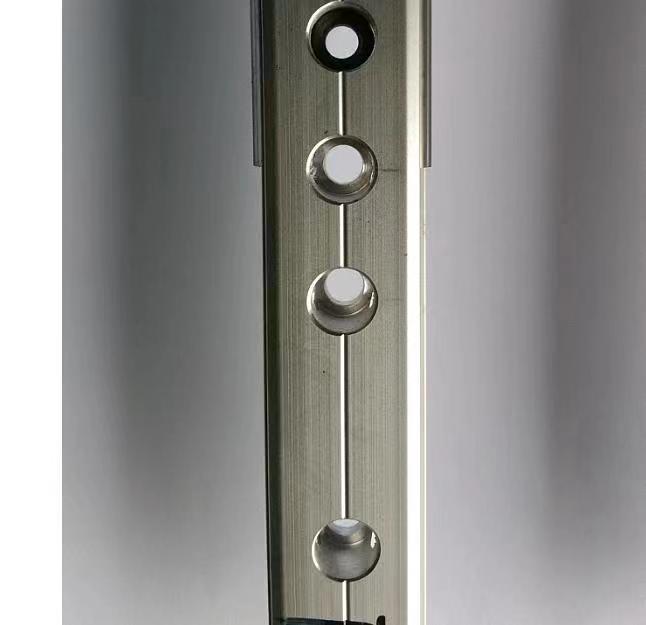

滚珠直线导轨和滚轮直线导轨的拼接方法及注意事项介绍(图1)

滚珠直线导轨和滚轮直线导轨的拼接方法及注意事项介绍(图2)
