SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16

产品描述:SBR圆柱导轨铝托光轴木工滑轨导轨直线高精度推台锯手推锯滑台 , 加硬铝托圆柱直线导轨SBR系列高速光轴导轨圆轨滑台滑轨滑块
立即咨询
产品介绍    本文关键词:铝托滑道轨道,木工滑台,光轴圆柱导轨

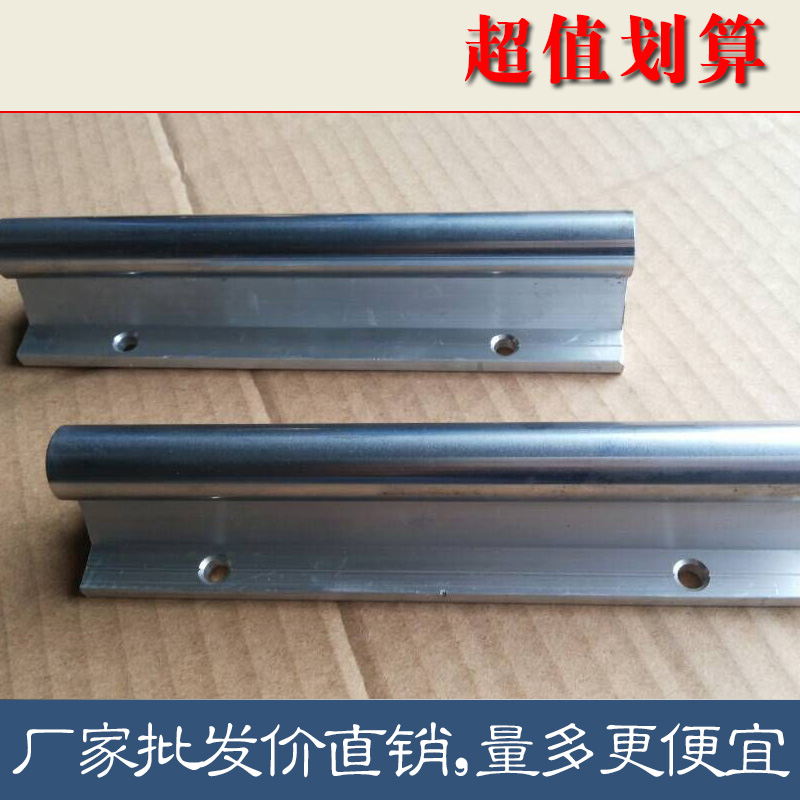

SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图1)

厂家直销,批发价直供,量大更优惠.

有多种滑块可选择

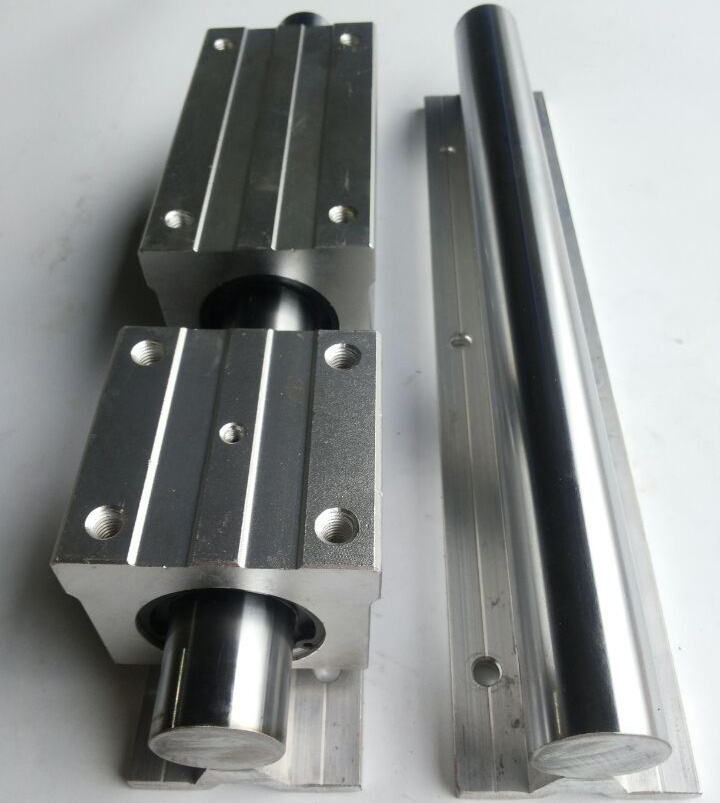

SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图2)SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图2)SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图2)SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图2)SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图2)SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图2)SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图2)SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图2)SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图2)SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图2)SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图2)

滑块默认是不加防尘盖(黑色塑料片)的价格,防尘盖另外加4元/个

SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图13)

一、可定做任意长度

二、材质:铝支撑+高碳钢 C45#(或轴承钢GCr15)

三、规格:有标准型、加长型 SBR12,SBR16,SBR20,SBR25, SBR30,SBR35,SBR40,SBR50

四、作用:配合SBR滑块、TBR滑块使用

五、SBR和TBR滑块差异处:

1:滑块形状和尺寸不同,SBR是四方形的,TBR是法兰型的(安装螺纹孔是贯穿的),

2:组合高度不同,滑轨和滑块的中心高都不同,不过滑块和滑轨可以任意互换,

3:安装:滑块安装孔的原因,TBR适合从上往下或从下往上安装,SBR只适合从上往下安装。

4:相同之处:a,受力性能基本无差异;

                    b,滑块均可以互换使用;

产品介绍:SBRTBR直线导轨轴承座组件滑动单元是由箱式直线轴承、高硬度轴及防偏斜铝轨组成的滑动单元。高硬度轴(轴承钢高频热处理、硬度HRC58-64、表面镀硬铬、G6级直径公差)与防偏斜铝轨(阳极氧化处理的箱体高强度铝合金)安装所需的螺孔是在轴硬化处理后进行的钻削加工,保证了产品的精度。

本导轨重量很重,运费只供参考,实际运费可联系我们咨询,以下是理论重量:

SBR12导轨每米1.7公斤                 SBR16导轨每米2.6公斤

SBR20导轨每米3.6公斤                 SBR25导轨每米5.5公斤

SBR30导轨每米7.6公斤                 SBR35导轨每米10.5公斤

SBR40导轨每米13.5公斤               SBR50导轨每米21公斤

SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图14)



SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图15)

SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图16)

SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图17)

圆柱直线导轨的各种安装方式(搭配)
SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图18)


SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图19)

SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图20)SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图21)



SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图22)

SBR直线导轨圆柱精密SBR带铝拖光轴滑块重型木工锯台滑动20全套16 (图23)
